MCJ-Sortiersystem

Das MCJ-Sortiersystem wurde speziell für die Handhabung von Holzrahmenteilen entwickelt, die von einer Flowcat-Maschine stammen. Diese Rahmenteile müssen vorübergehend (mindestens 20 Minuten) in einem Wäscheständer gelagert und später zur weiteren Verarbeitung entfernt werden.

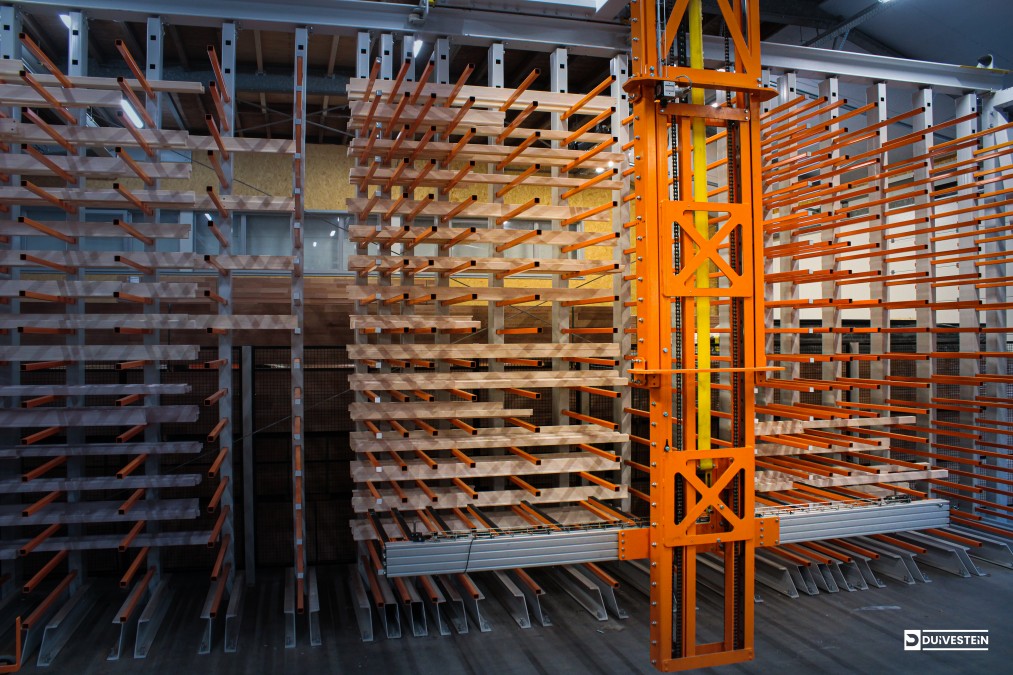

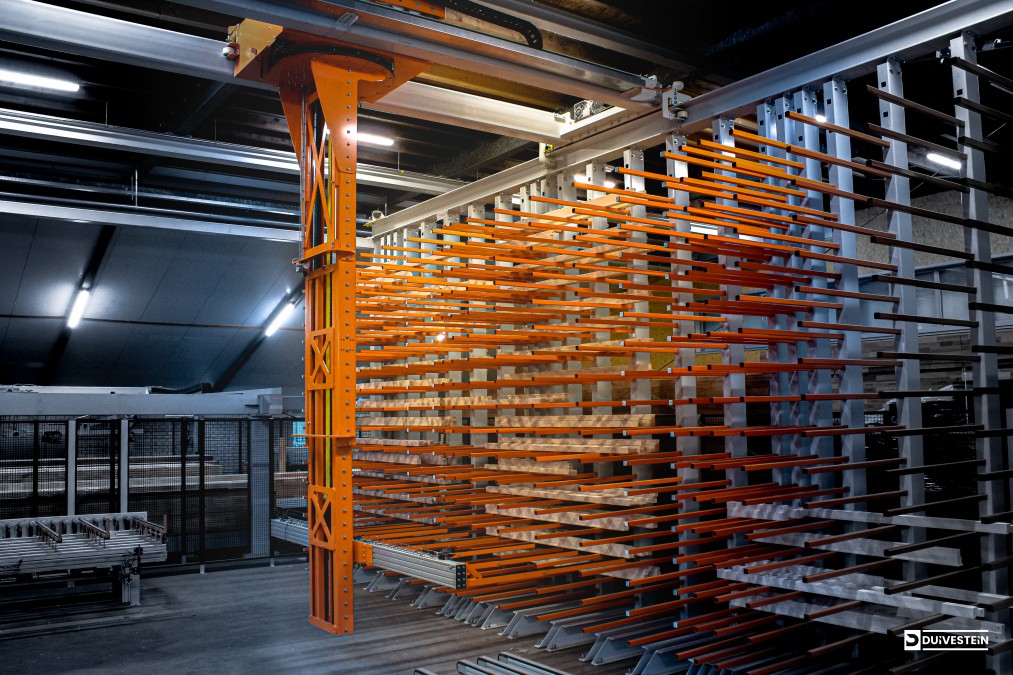

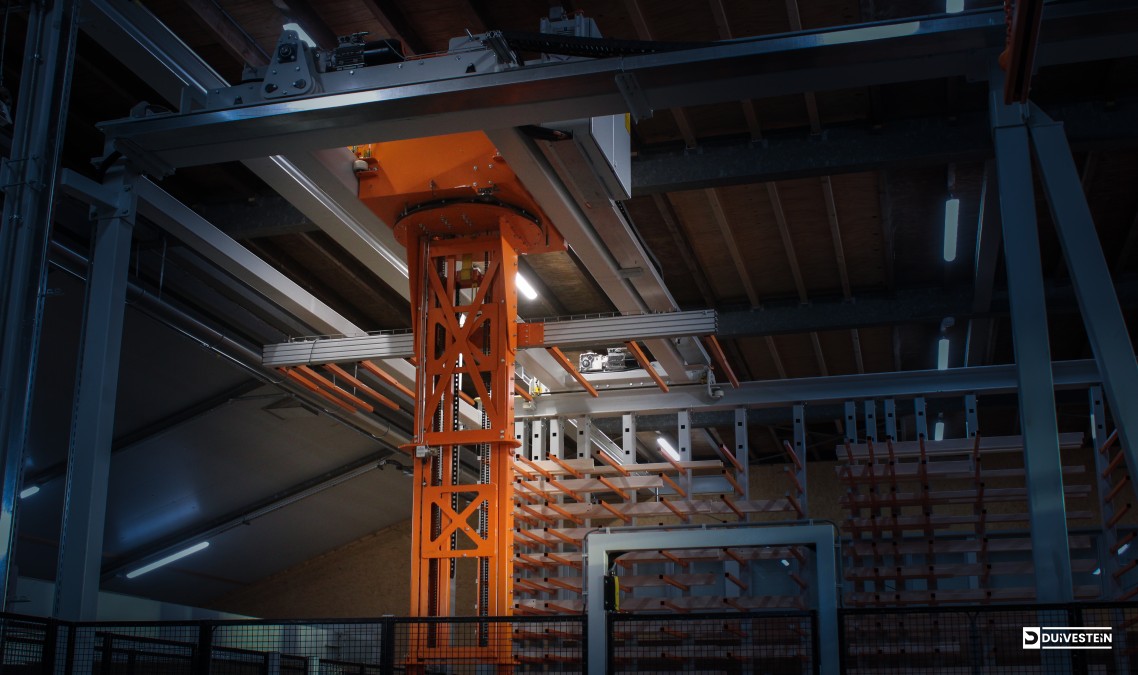

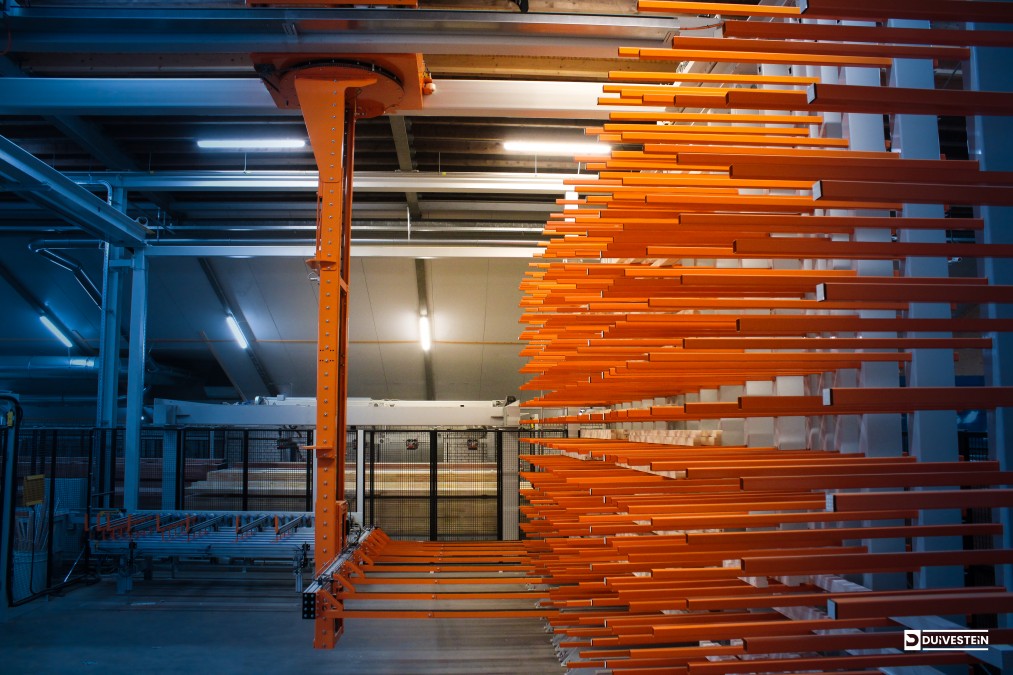

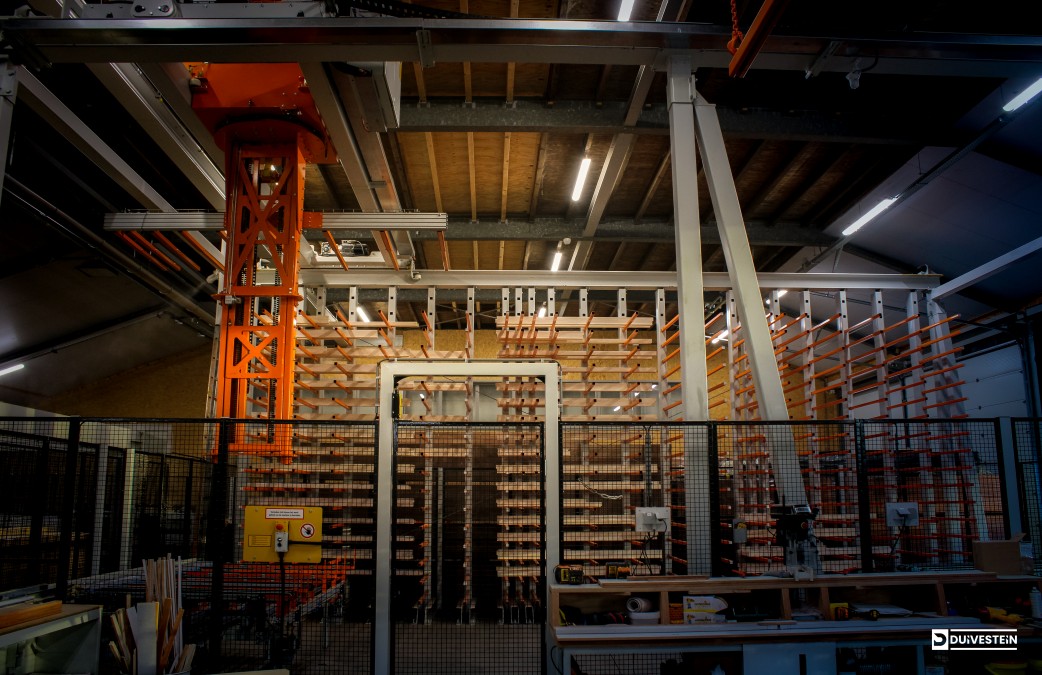

Der hier gezeigte Aufbau besteht aus 3 festen Trockengestellen von 3 x 4 Metern mit Trockenstäben mit einer Länge von 1.200 mm. Der Wäscheständer ist in 3 Abschnitte unterteilt, in denen Werkstücke mit einer maximalen Länge von 2.240 mm platziert werden können. Die Trocknungsstäbe links sind in einem Abstand von 400 mm voneinander angeordnet, dies entspricht einer minimalen Werkstücklänge von 500 mm. Der Wäscheständer hat 18 Stockwerke, was insgesamt 54 Positionen ergibt, von denen jede mit 8 Werkstücken pro Schicht beladen werden kann. Wenn der Wäscheständer voll beladen ist, befinden sich 54 x 8 = 432 Teile im Gestell. Die Kapazität hängt von der Anzahl der Werkstücke ab, die pro Etage gelagert werden können.
